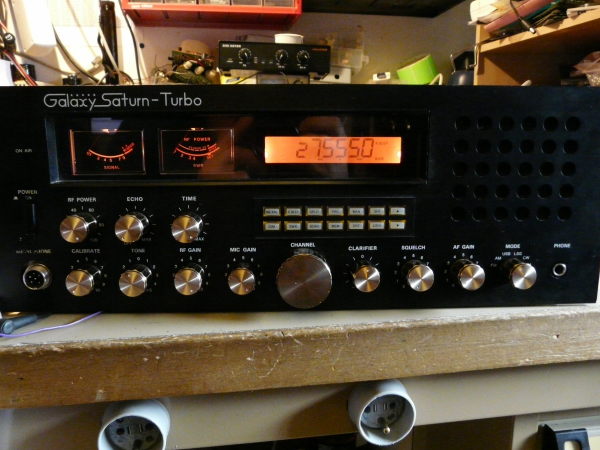

Restauration :
La base avait une attenuation d'entree de plus de 60db. J'ai donc
refait la self L8 qui avait un fil de casse sur une patte. pas
d'amelioration, j'ai donc vire l'ampli : pas mieux. j'ai donc suspecte
la diode FC54M d'entree et la c'est une piece introuvable. J'ai donc
acheter une épave de RCI2950 pour faire un echange standard des
platines.
A ma grande surprise il s'agissait d'une platine de RCI 2950 de 2eme
generation. Il y a d'ameliorer, le bouton lock fonctionnel, un swr
automatique, plus de pile pour garder les memoires.

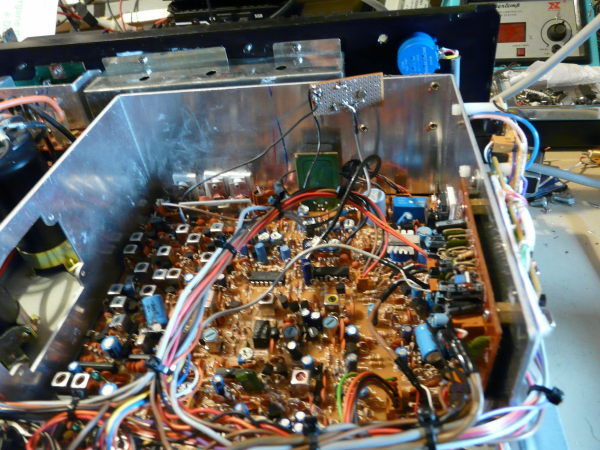

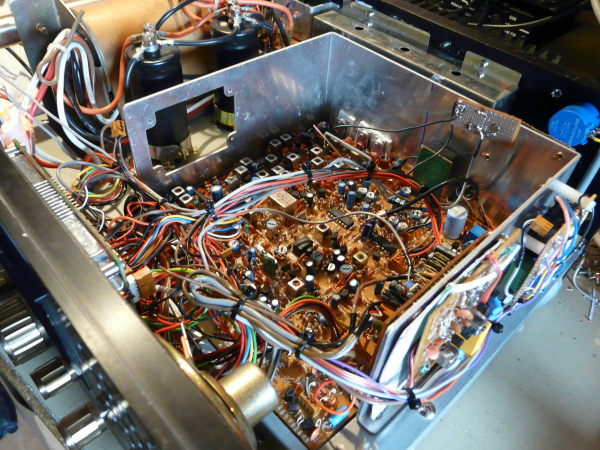

J'ai donc procede a l'intervention chirurgicale :
- ajout du connecteur vers l'ampli
- supression des
connecteurs jack et mise en place des connecteurs CW et EXT speaker
- ajout du strap J105
- ajout du connecteur a cote de la D75
- ajout du connecteur d'antenne
- adaptation du ros metre pour affichage sur le baregraph
- utilisation de D110 et
D14 pour affichage du signale et puissance sur le bon afficheur
et enfin mise en place la platine dans la base.
Les ameliorations apportes :
Vu que le Rosmetre est automatique, utilisation du bouton
SWR de facade pour commutation de l'ampli
Vu que le potar CAL est libre
utilisation de ce dernier pour mise en route et utilisation d'un

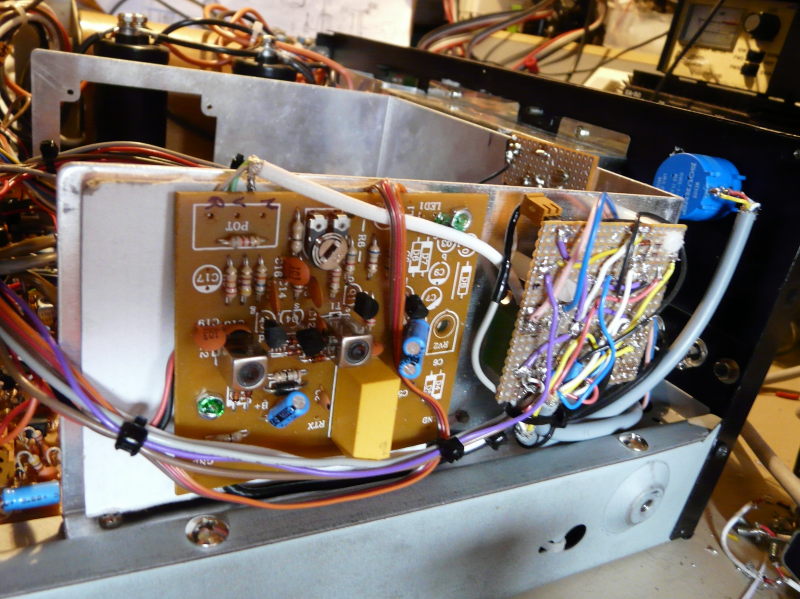

preampli EP-27 soigneusement integre. coup de bol la valeur du potar
est la meme.
Vu que la fonction TONE est un peu
juste, amelioration en remplacant la valeur du condo par une valeur
plus forte (200nf par ex), Ca apporte plus de grave
Etant interesse par les modes
numeriques, et que d'autres om du secteurs s'y interresse; integration
d'un interface PC/TRX pour la partie audio.
Projet d'ajout d'une platine Tonalite pour activer
les relais 29. Platine en commande et integration dans le micro ou dans
la base avec cablage sur la fiche micro.

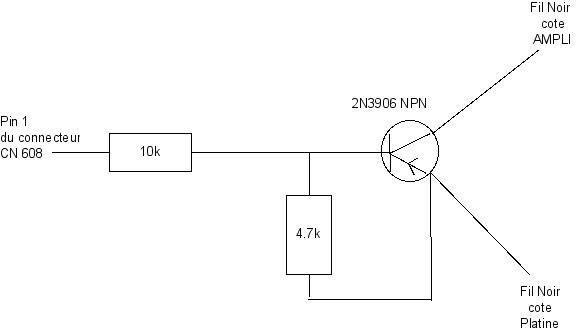

commutation ampli depuis bouton SWR
|
Couper le fil noir de la liaison Platine <-> Ampli
Relier la pin 1 de CN608 a une resistance de 10kohm
Sortie de cette resitance attaquer la base d'un 2N3906 (NPN) patte n°2
Relier la patte 1 a la patte 2 par une resistance de 4.7K
Relier la patte 1 au fil noir precedament coupé cote platine
Relier la patte 3 au fil noir precedament coupé cote ampli
Alors pour activer l'ampli il faut mettre en service le SWR
variante pour ceus qui veulent garder la swr, mettre un inter sur le fil Noir et zou !!!
|
|

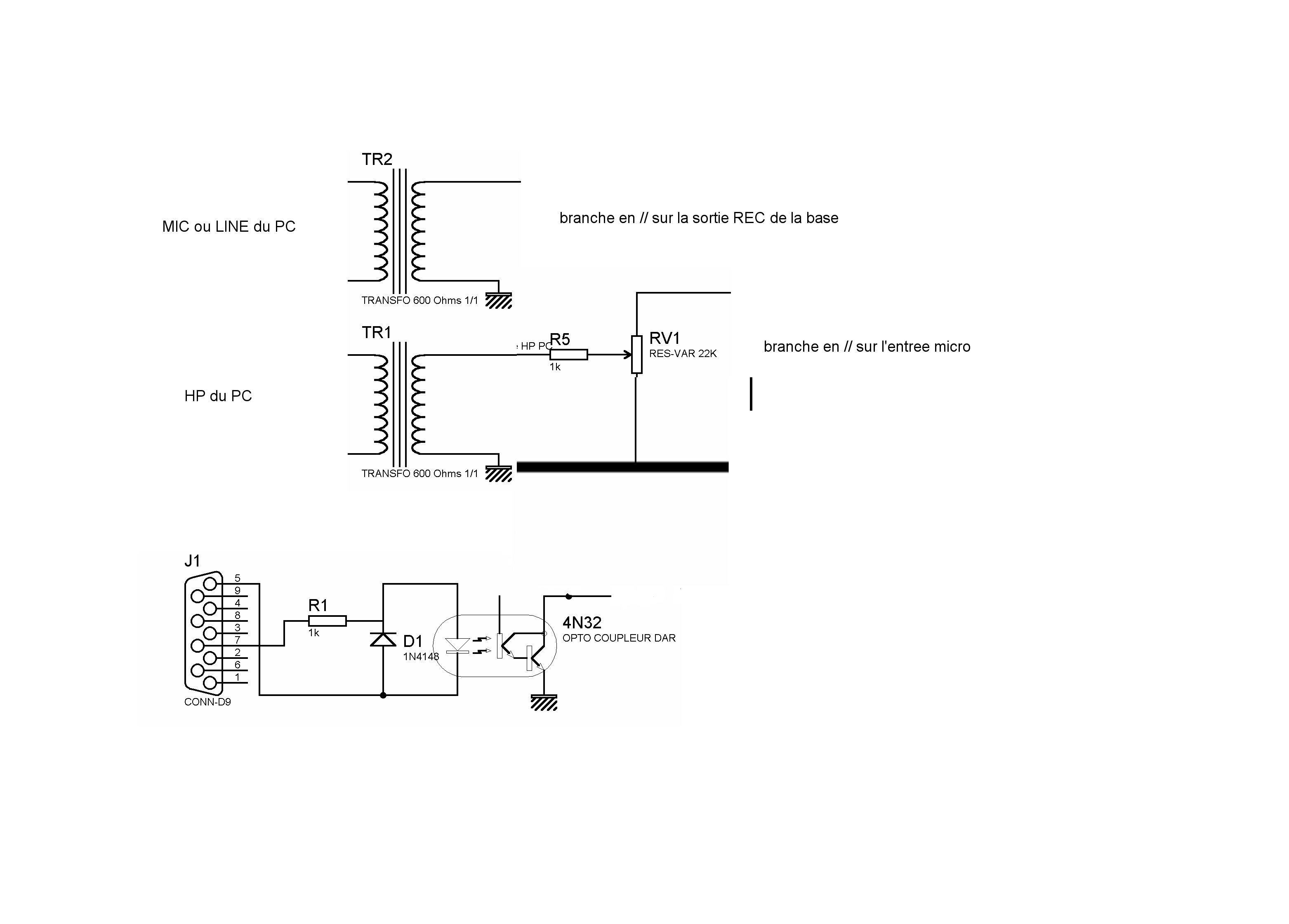

Interface num
|
J'ai realiser le schema suivant
on peu utiliser des interfce toute faites ou encore trouver d'autre schemas sur le net
|
|
|
